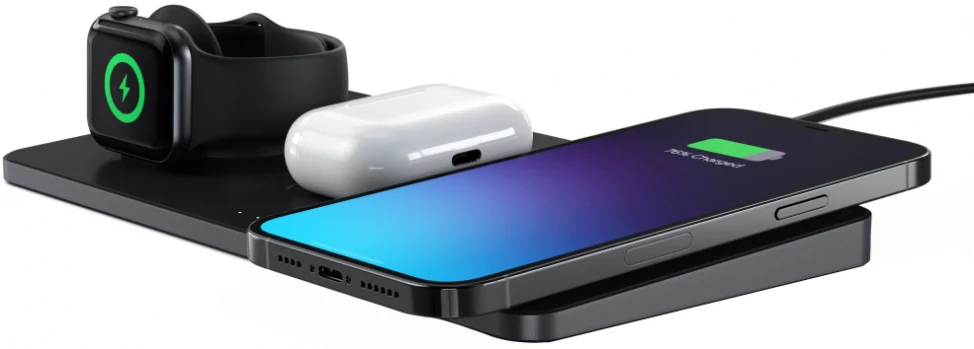

Simsiz zaryadlash qanday ishlaydi?
Simsiz (induktiv) quvvatlash elektron qurilmalarni hech qanday simlarsiz quvvatlash texnologiyasidir. Elektr toki simlarning o’rniga g’altaklar hosil qiladigan elektromagnit maydonidan o’tkaziladi.
Qi - Simsiz quvvat konsortsiumiga tegishli va Apple, Philips va Belkin kabi 200 dan ortiq yetakchi kompaniyalar tomonidan qo'llab-quvvatlangan, o'rnatilgan, rivojlanayotgan simsiz zaryadlash standartidir. Ularning maqsadi simsiz zaryadlashni oson va xavfsiz yetkazib berish, shu bilan birga Qi logotipi tushirilgan barcha qurilmalarda moslikni ta'minlashdir.
INDUKTIV SIMSIZ QUVVATLASH QANDAY ISHLAYDI?

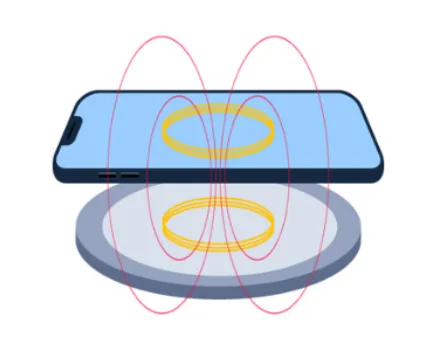

Simsiz zaryadlash qanday ishlashining siri elektromagnit induksiyadir:
● Zaryadlash bazasidagi transmitter g’altakdan signal yuboradi.
● Signal mos keluvchi smartfondagi kabi qabul qiluvchi lasanni qidiradi.
● Muvaffaqiyatli ulanishdan so’ng elektromagnit induksiya boshlanadi.
● Yuboruvchi g’altakdagi elektronlar (elektr) bobin atrofida aylana boshlaydi.
● Bu qabul qiluvchi g’altakdagi elektronlar tomonidan seziladigan magnit maydon hosil qiladi.
● Qabul qiluvchi g’altak ichida ushlangan elektronlar magnit maydon tufayli bobin atrofida oqib chiqa boshlaydi.
● Qabul qiluvchi lasan ichidagi elektronlarning bu oqimi smartfoningizdagi batareyani quvvatlaydigan elektr energiyasidir.
INDUKTIV VS. REZONANT QUVVATLASH
Induktiv quvvatlash - simsiz quvvatlashning eng samarali usuli bo’lib quvvatlovchi va qabul qiluvchi o’rtasida minimal masofani, ikki g’altak o’rtasida kontakt talab qiladi. Ushbu usul 60-80% samaradorlikni ta’minlaydi.

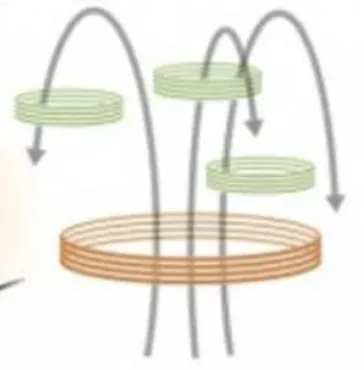

Resonant quvvatlash - ushbu usul orqali g’altaklarning har biri ma’lum bir yaqinlikda bo’lishini talab qiladi, lekin ular tegib turishi shart emas. Samaradorligi kamroq biroq bir vaqtning o’zida bir nechta qurulmani quvvatlashi mumkin.
Faradayning elektromagnit induksiyasi qonuni (1831)
Bu yerda:
𝐸- induktiv kuchlanish (qurilma qabul qiladigan kuchlanish).
𝑁- g’altakdagi o’ramlar soni.
∆Φ- magnit oqimi va ∆τ- vaqt oralig’i.
Manbalar:
https://www.belkin.com/products/product-resources/wireless-charging/how-it-works/
